１．貯水槽給水における各種回避策

 　

  ■ 受水槽への給水に関連する各種現象

　受水槽への給水に起因する各種「トラブル発生のおそれ」に関し、以下に列記します。

1. 　受水槽の片槽稼働：二槽の受水槽への給水管が、２基の定水位弁を介して１対１で受水槽に接続した配管形態（二弁二槽型の給水方式）では、片側の１槽へのみ給水され他方の水槽は「残塩ゼロ」となるおそれがあります。
2. 　ウォータハンマ：受水槽への給水装置には、一般的に減圧弁は設置されていません。高水圧地区や給水引込口径に比して配水管口径が小さい場合等においては、受水槽施設の近隣配水管にウォータハンが発生するおそれがあります。
3. 　定水位弁の開閉頻度：定水位弁のパイロット管先端にボールタップを設置して定水位弁の開閉を制御する場合、ボールタップの種類によっては、その開閉頻度、すなわちボールタップの開閉と連動する定水位弁の開閉頻度が多くなる（30回/日 ～ 50回/日）おそれがあります。


　上述の「トラブル発生のおそれ」に関する回避策を、以下に列記します。

1. 　受水槽の片槽稼働：二槽の受水槽への給水管を、１基の定水位弁を介して１対２で受水槽に接続した配管形態（一弁二槽型の給水方式）とすることにより、定水位弁の二次側の弁開度を調整すれば両側の水槽へ均等に給水することができ、片槽稼働を回避することができます。
2. 　ウォータハンマ：受水槽への給水装置に減圧弁を設置し、必要以上の給水量が受水槽に流入しない策を講じます。減圧弁の設置位置を定水位弁直近一次側とし、減圧弁二次側の吐水量をその設定圧で調整することにより、過多な水量が受水槽へ流入することを防ぎ、定水位弁ON/OFF時のウォータハンマ発生を阻止することができます。結果、配水管におけるウォータハン発生を阻止することができます。
3. 定水位弁の開閉頻度：定水位弁のパイロット管先端にON/OFF位置の調整可能なボールタップを設置して定水位弁の開閉を制御する策、または、定水位弁のパイロット管の途中に水槽内投入の電極棒と連動した電磁弁を設置する策により、その開閉頻度、すなわち定水位弁の開閉頻度を少なくすることができます。

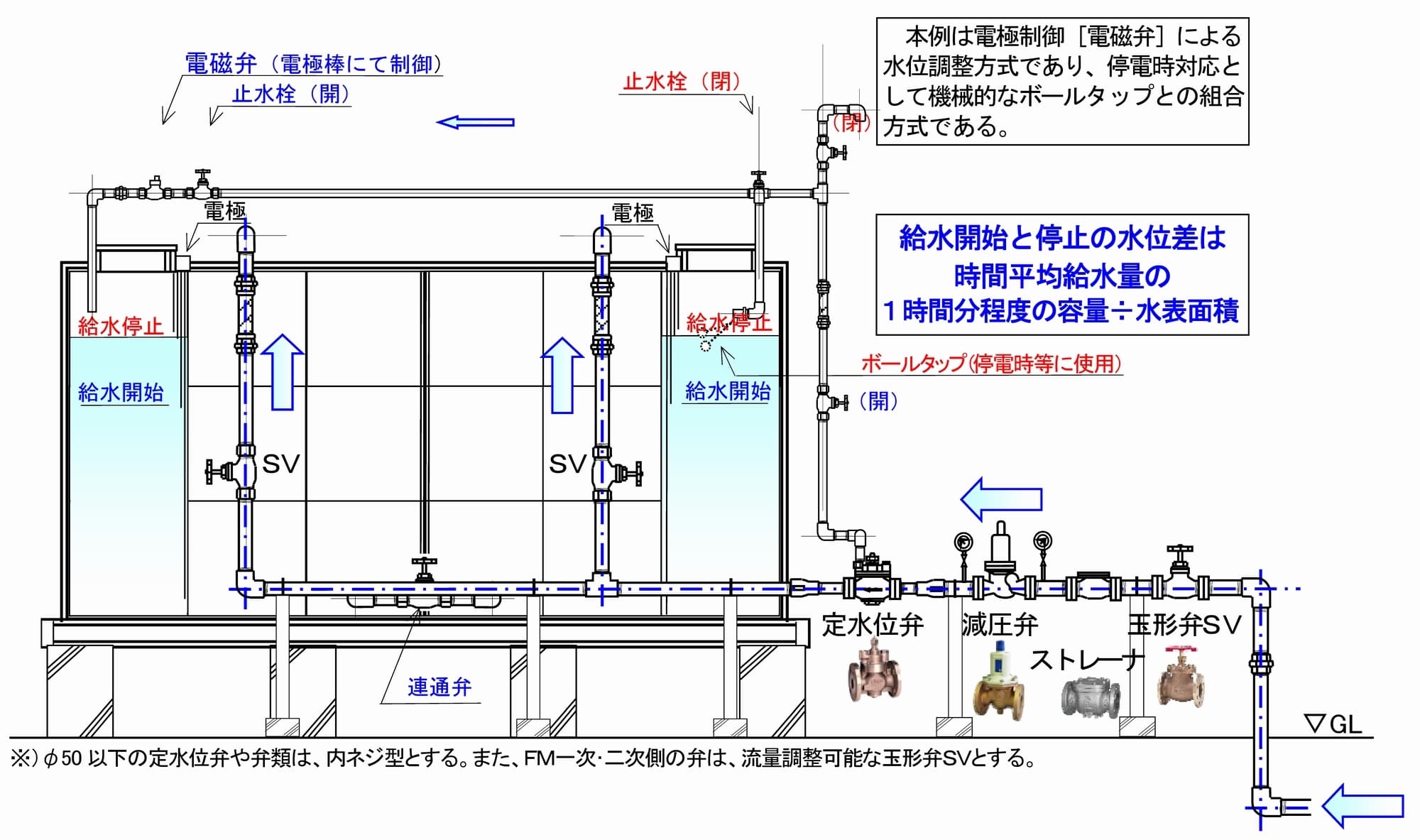

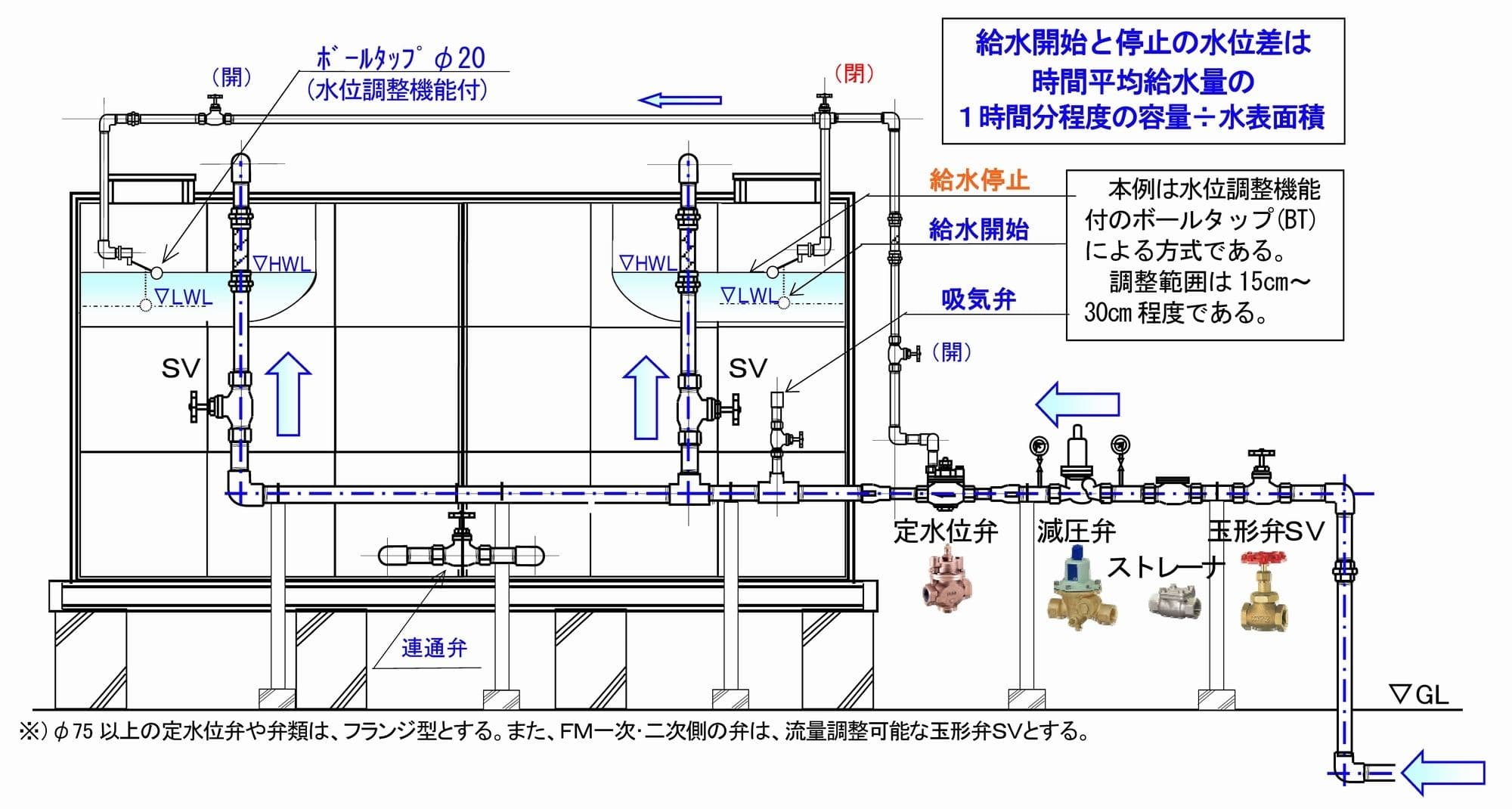

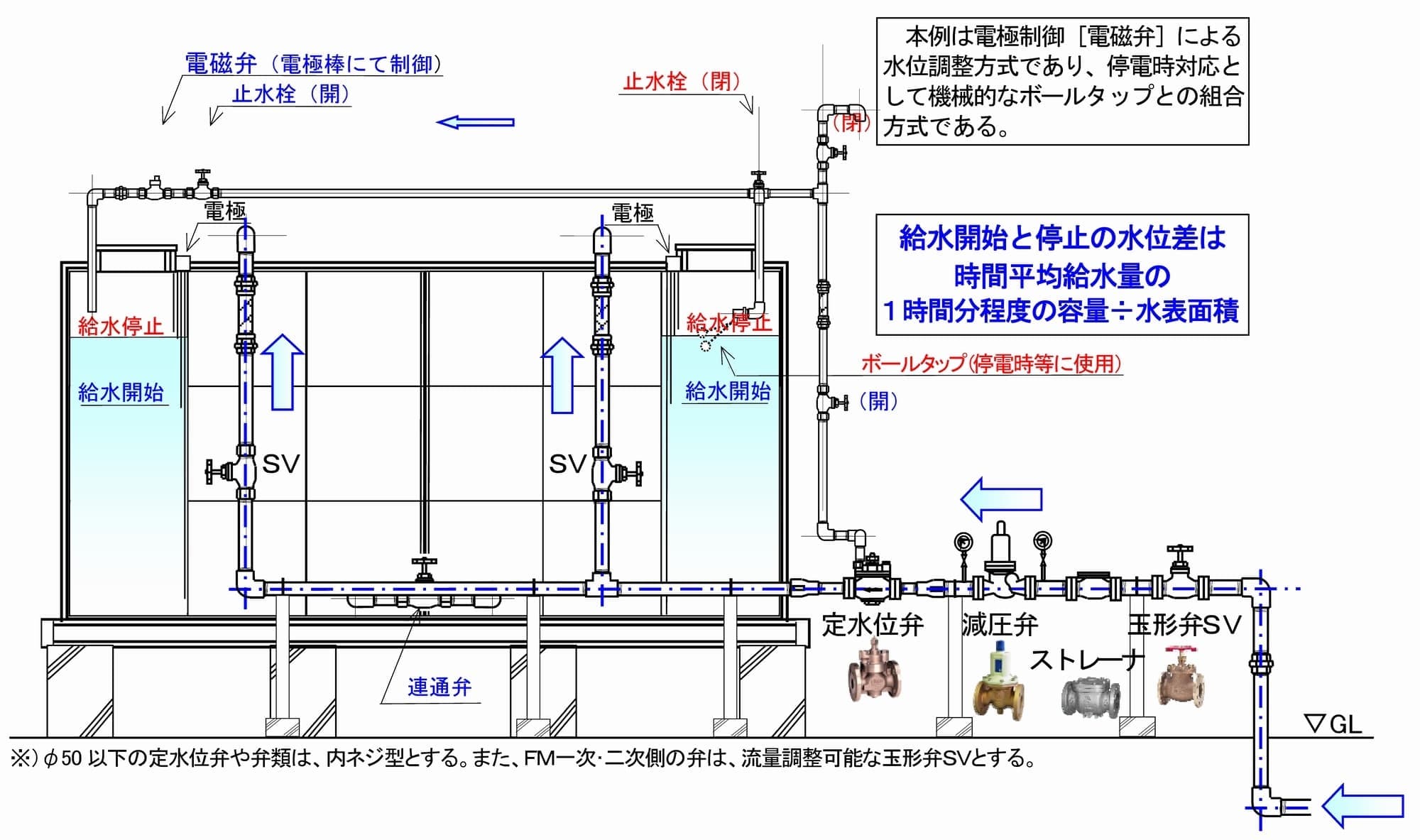

　貯水槽給水において、上述の「片槽稼働の発生」「ウォータハンの発生」「開閉頻度の過多」の回避策として、以下の配管要領図を参考にしていただければと思います。

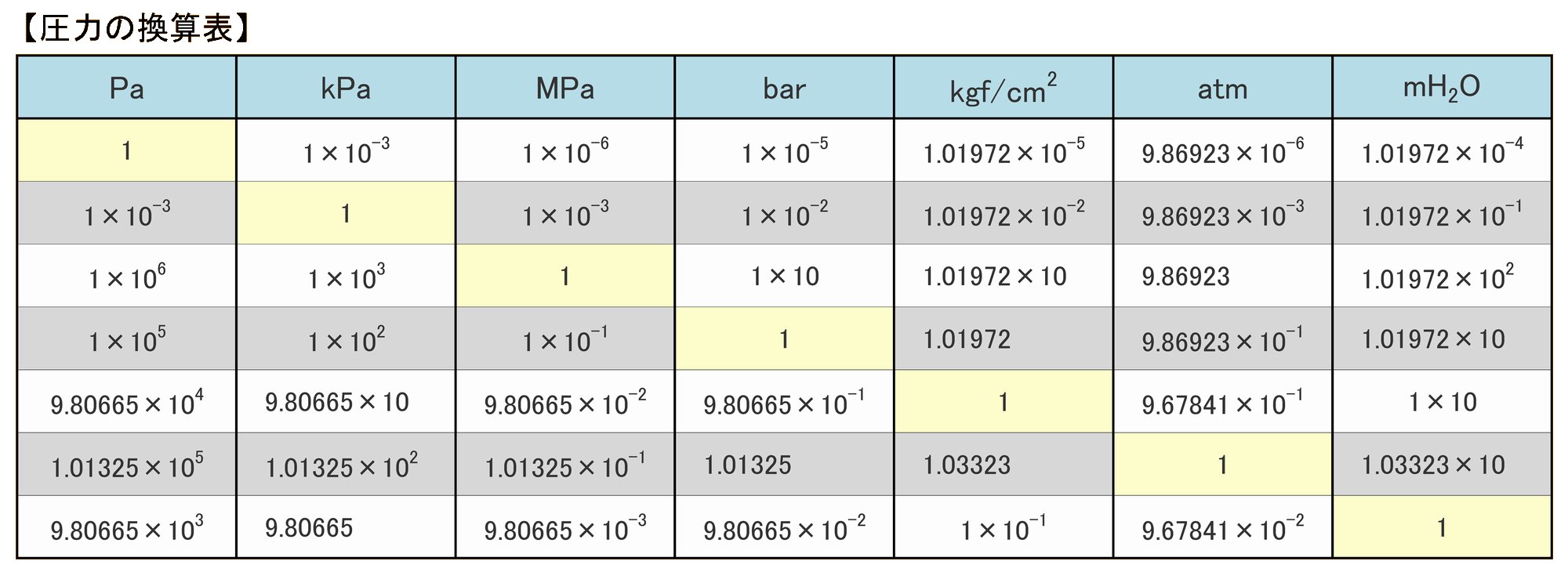

２．圧力の換算表

　　

   ■ SI単位(国際単位系)

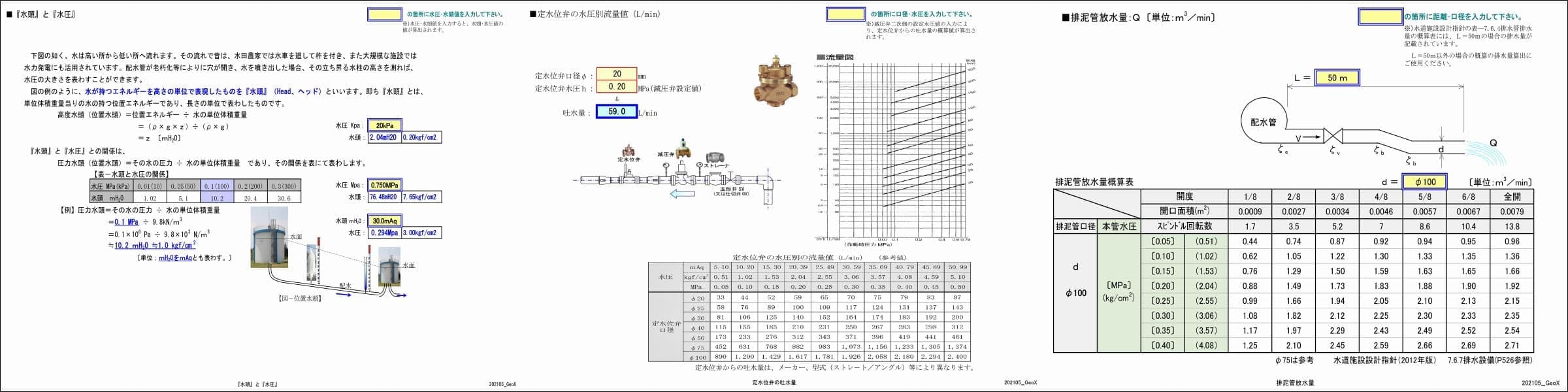

３．簡易計算グッズ

　

   ■ SI単位への換算、給水引込口径、排泥管放水量他

　すべての ■ 箇所に水圧･水頭値を入力するだけです。結果は、□ や表中に計算結果が表示されます。
